ELETRÔNICA ANALÓGICA II
Uma fonte de tensão senoidal CA de 10mVpp (pico a pico) com uma resistência interna de 100k ohms aciona o seguidor de tensão conforme mostrado abaixo. Qual é o valor da tensão de saída RMS (eficaz)?

Vout (rms) = 7,07mV
Vout (rms) = 3,53mV
Vout (rms) = 5mV
Vout (rms) = 10mV
Vout (rms) = 10,6V
Um amplificador operacional é composto por blocos funcionais internos. Qual dos circuitos abaixo é responsável pelas características de entrada de um amplificador operacional?
Circuito amplificador com polarização por emissor
Circuito de estágios de amplificação emissor comum (EC)
Circuito amplificador diferencial
Circuito amplificador push-pull classe D
Circuito conversor do tipo step-dwon (Buck converter)
Um sinal retificado de onda completa de 18 V de pico é injetado em um filtro a capacitor. Qual é o valor da regulação de tensão do filtro se a saída for uma tensão de 17 VCC com carga máxima?
0,0588%
0,58%
5,88%
58,8%
11,76%
Suponha um circuito utilizando A.O. como comparador. A alimentação do é do tipo single-supply (+5V e 0V) e a saída está ligada a um transistor de junção bipolar NPN, cujo coletor está ligado a um relé de +12V e com um diodo em paralelo no indutor do mesmo para proteção. Na entrada inversora está sendo aplicado um sinal contínuo de +2V, enquanto que na entrada não-inversora está aplicado um sinal contínuo de +3V. A saturação do A.O. é de 90% de Vcc. Escolha a alternativa que representa o valor da tensão de saída do A.O.:
+3Vdc
-5Vdc
-4.5Vdc
+4.5Vdc
+5Vdc
O que representa a condição definida abaixo:
VGS = 0 V e VDS > |VP|
A tensão máxima entre porta e fonte para um JFET.
A corrente máxima de dreno para um JFET.
A tensão máxima entre dreno e porta para um JFET.
A tensão máxima entre dreno e fonte para um JFET.
A corrente mínima de dreno para um JFET.
Para o circuito apresentado abaixo determine Vds (tensão drain-source).

Vds = 13,19V
Vds = 16V
Vds = 3,5V
Vds = 4,75V
Vds = 8,19V
Para um amplificador de Classe B que forneça um sinal de 20V de pico para uma carga de 16Ω (alto falante) e uma fonte de alimentação de Vcc = 30V, determine a potência de entrada, a potência de saída e a eficiência do circuito.
23,9 W; 12,5 W e 52,3%
47,8 W; 12,5 W e 82,3%
47,8 W; 25 W e 52,3%
23,9 W; 25 W e 26,15%
11,95 W; 6,25 W e 26,15%
Calcule a distorção de segunda harmônica para uma forma de onda de saída com valores medidos de VCEmín = 2,4 V, VCEQ = 10 V e VCEmáx = 20 V.
%D2 = 4,8%
%D2 = 13,6%
%D2 = 3,4%
%D2 = 2,8%
%D2 = 6,8%

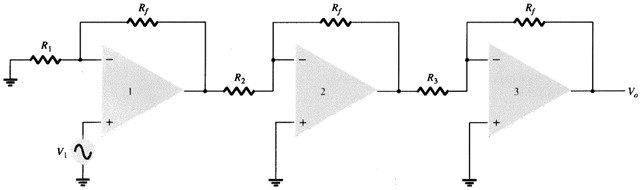

Calcule a tensão de saída para o circuito da figura abaixo com os seguintes dados de tensões e resistências:
V1 = 80 µV
Rf = 470 kΩ
R1 = 4,3 kΩ
R2 = R3 = 33 kΩ
